无人机反制系统中，我们坚持“无源检测，精准识别，无人值守，零干扰”的理念。“无源检测”采用无线电无源检测，被动接收无人机信号，可以精准的确认目标出现，并且摒弃了雷达类检测有源设备的功率污染。“精准识别”表现在可以获取无人机的唯一“电子指纹”，确认无人机的唯一性，区分同品牌同型号的机型，同时还可以区分黑白名单中的无人机，实现防御打击的的精准性。“无人值守”实现整套设备的全自动运行，不再需要人工全天候巡检，进行自动检测，自动防御，真正达到“向科技要警力”的目的。 “零干扰”采用无线电小功率防御，减少对周边环境的影响，减弱电磁干扰的污染。

     系统组成及拓扑

无人机反制系统主要构成包括三部分：第一，前端检测识别设备；第二，后台管理平台；第三，链路连接设备。

1.前端检测设备的组件包括：检测主机、定向天线或者全向天线、连接馈线支架（固定式或者移动式三角支架）；

2.后台管理平台组件包括：中央监控单元（管理平台服务器）、控制软件、显示终端；

3.链路连接设备组件包括：交换机、光纤。

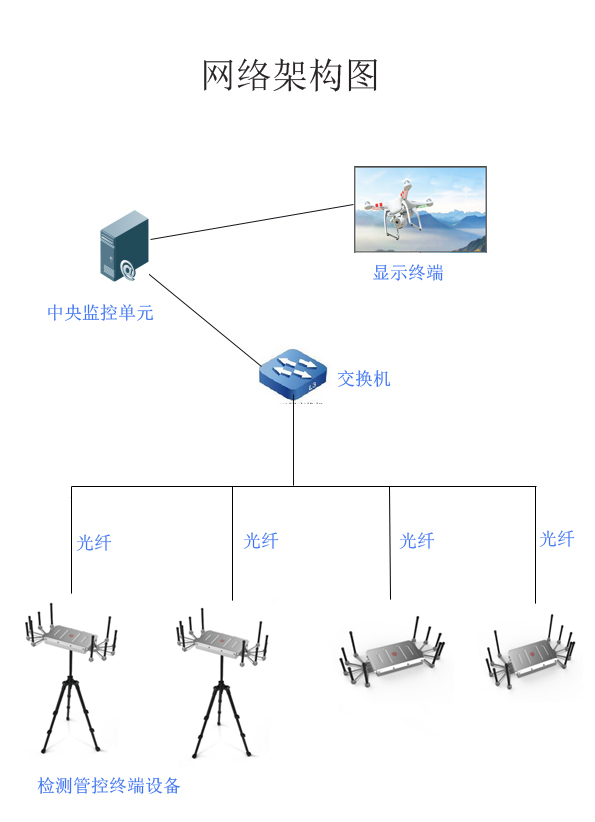

拓扑图如下所示：

本系统采用无线电破解底层协议的基础原理，利用窄带、跳频等技术点对点针对性破解RC与Sensor之间信道连接。从而触发FailSafe机制，迫使无人机悬停和返航。

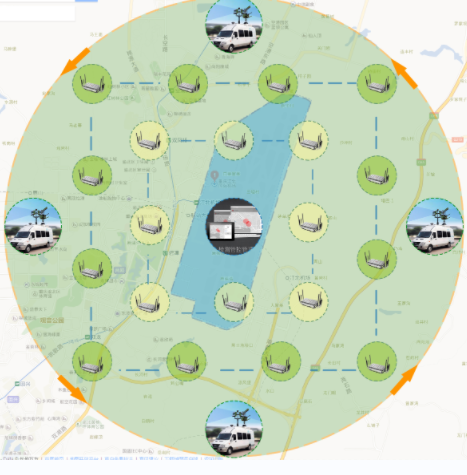

本系统的部署针对各个场景:

    分布固定式

   通过地面多点搜索布控，围绕防御目标形成整体防御矩阵，并根据风险评估在不同地点设立固定式反无人机检测终端，开启自动防御，7x24自动化监测整个净空防御区域。

移动便携式

   同时配合车载单元指挥车及便携设备，防御目标重点要害部位部署便携单元，查漏补缺，预防盲点。

遵循部署的原则：以检测识别设备为中心，覆盖周边半径距离，且检测识别设备选取地满足周边制高点的条件。光纤、取电周边设施完善。

 如图所示：

这款设备集成了智能检测模块、智能防御模块、管控中心平台三大模块，兼具检测识别、防御打击功能

其产品功能描述如下：

检测功能

★检测方式：采用无线电无源自动检测，实时自动检测，无电磁辐射，且兼容电磁敏感区域。

★检测范围：360°全方位无死角检测，针对隐蔽位置、伪装、遮挡物亦可实现全方位无死角覆盖，探测半径可达3.5公里。

识别功能

★识别无人机：可以识别唯一电子指纹，可区分同一品牌同一型号的无人机。

★具有黑白名单功能：基于可识别唯一电子指纹，可区分“敌我”，精准打击黑名单无人机，保证白名单无人机正常运行。

防御功能

★全自动无人值守防御：与检测功能联动，一键开启全自动防御，实现无人值守。

★防御机制：采用无人机自适应通信协议，通信协议离线分析与实时破解相结合,点对点无干扰控制。

★防御手段：利用窄带小功率智能跟随切断控制技术，点对点无人机专用子信道切断接管。

★防御范围：空间内全向覆盖，飞行速度快、目标小、有遮挡物的目标皆可防御。

防御距离：定向天线单点2-3km，全向天线单点3.5km。

定位功能

★定位飞手：采用三角定位算法，定位操控无人机飞手、实现人机双重防御打击。

弱干扰

★无线电发射功率：“绿色功率”可低至3-4W，对周围无线电环境基本无干扰。

电磁辐射：电磁辐射低，对人体无害。

管理功能

管理方式，中央控制单元集中控制管理，WEB界面操作，简单易行。

显示界面：界面友好，可导入实时地图，具有一键防御功能。

预警功能

★超前预警：可提前预警，无人机开机，可即时检测发现目标，联动报警。

部署方式

部署方式: 便携式、车载式、固定式，部署方式多样化，适应多场景。

组网方式

组网方式: 动态组网，扩展能力强，可组建联网平台；多台同时多区域部署，可实现跨区域统一监控管理，集中指挥协调，效率高。

该防御系统采用了全球领先的无线电协议破解技术，具有优势分析如下：

全自动实时监测防御

防御系统设计思路：以防御目标为中心，建立半径大于2公里的净空领域，对领域内无人机信号电波进行实时监控。防御范围内，无论是非法无人机进行外观伪装，还是飞手在可视距离外操作，无人机信号皆会被瞬时捕捉。同时基于强大的核心破解算法，在极短的时间内，防御体系自动开启防御系统，实现对无人机的自动防御打击。

黑白名单

防御系统通过无线电破解技术，识别无人机的数字签名，获取无人机数据，包括无人机的型号，ID，信号强度等，并与数据库中的黑白名单进行比对，若发现黑名单无人机，则防御系统通过操控可直接切断非法无人机信号，安全接管无人机权限。

点对点窄带切断技术

防御系统基于强大的无线电协议破解技术，能够达到点对点窄带切断，避免了采用大功率干扰信号出现的电磁干扰，针对唯一的打击目标进行打击，对周边环境无影响。

同步防御多架无人机

防御系统采用精准的无线电破解控制协议，只需发射微弱的电波信号，即可完成防御目的，并基于强大的核心并行算法，多台无人机从不同方向同时出现，可实现“群防群治”。

系统整体运行效果

监测系统:

超前预警：

能够探测到还未起飞的无人机，为防御争取宝贵时间

  实时监测：

7 x 24小时不间断监测，发送通知

  定位操作者：

反向追踪飞机操控者

  拦截系统：

迫降或者返航：迫使无人机降落或无法起飞

  安全着陆：

对部分品牌的无人机，控制其安全着陆。

本防御系统的无线电协议破解技术，除了能对“黑飞”无人机采取监测和拦截的同时，更能通过后台记录每架无人机的飞行轨道，对日后研究和分析“黑飞”行为提供宝贵的经验和数据。
